자료구조, 알고리즘 입문 1-1 : 알고리즘이란_순서도의 기호
- -
순서도의 기호
- 순서도 : 문제의 정의, 분석, 해법을 그림으로 표현하는 것
- 프로그램 순서도
순서도에서 사용하는 기호
1. 실제로 실행할 연산을 나타내는 기호
2. 제어 흐름을 나타내는 선 기호

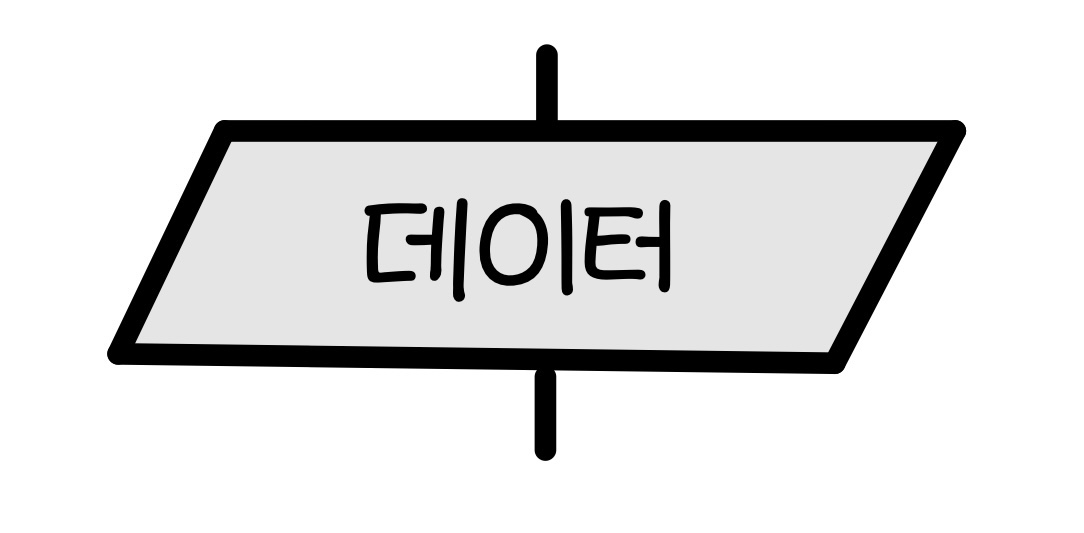

3. 프로그램 순서도를 이해하거나 작성하는 데 편리한 특수 기호 - 데이터 : 데이터의 입력과 출력을 나타낸다.

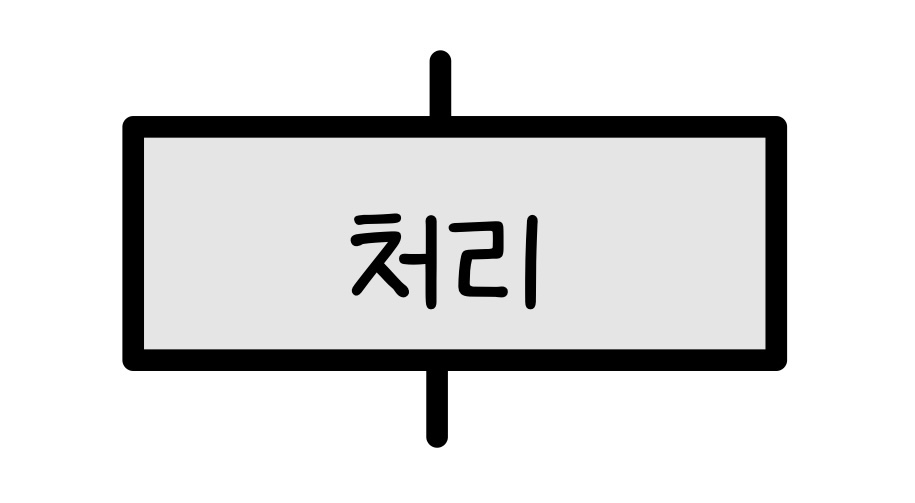

- 처리 : 여러 종류의 처리 기능을 나타낸다.

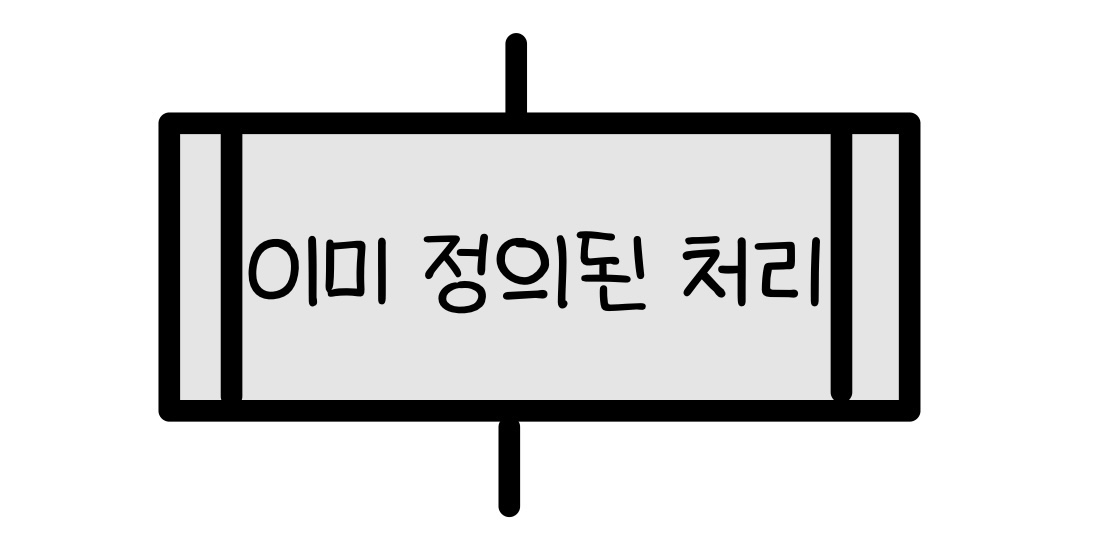

- 미리 정의된 처리 : 다른 곳에서 이미 정의된 하나 이상의 연산 또는 여러개의 명령어로 이루어진 처리를 나타낸다.

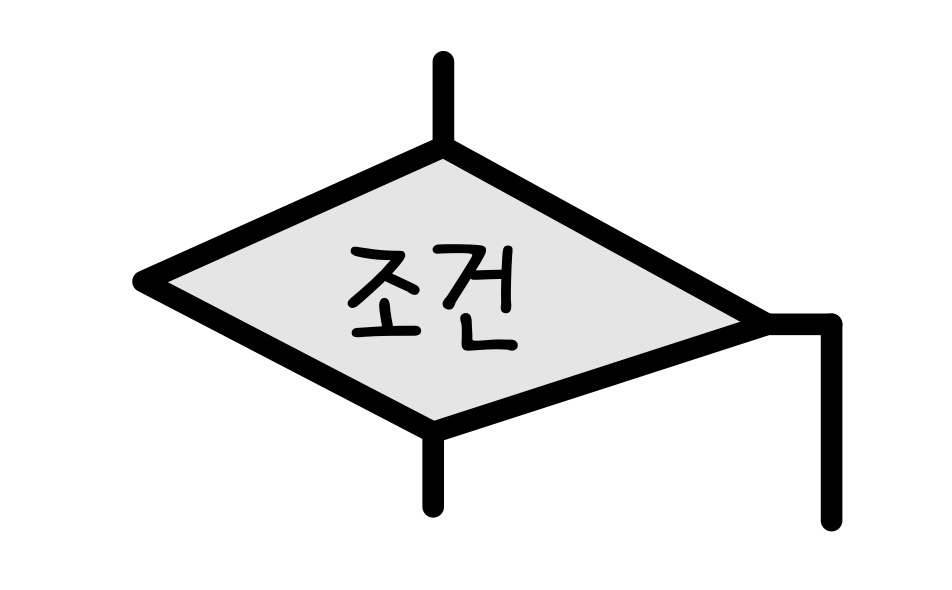

- 판단 : 하나의 입구와 하나를 선택하는 몇 개의 출구가 있으며, 기호에서 정의한 조건을 평가하여 하나의 출구를 선택하는 판단 기능을 나타낸다.

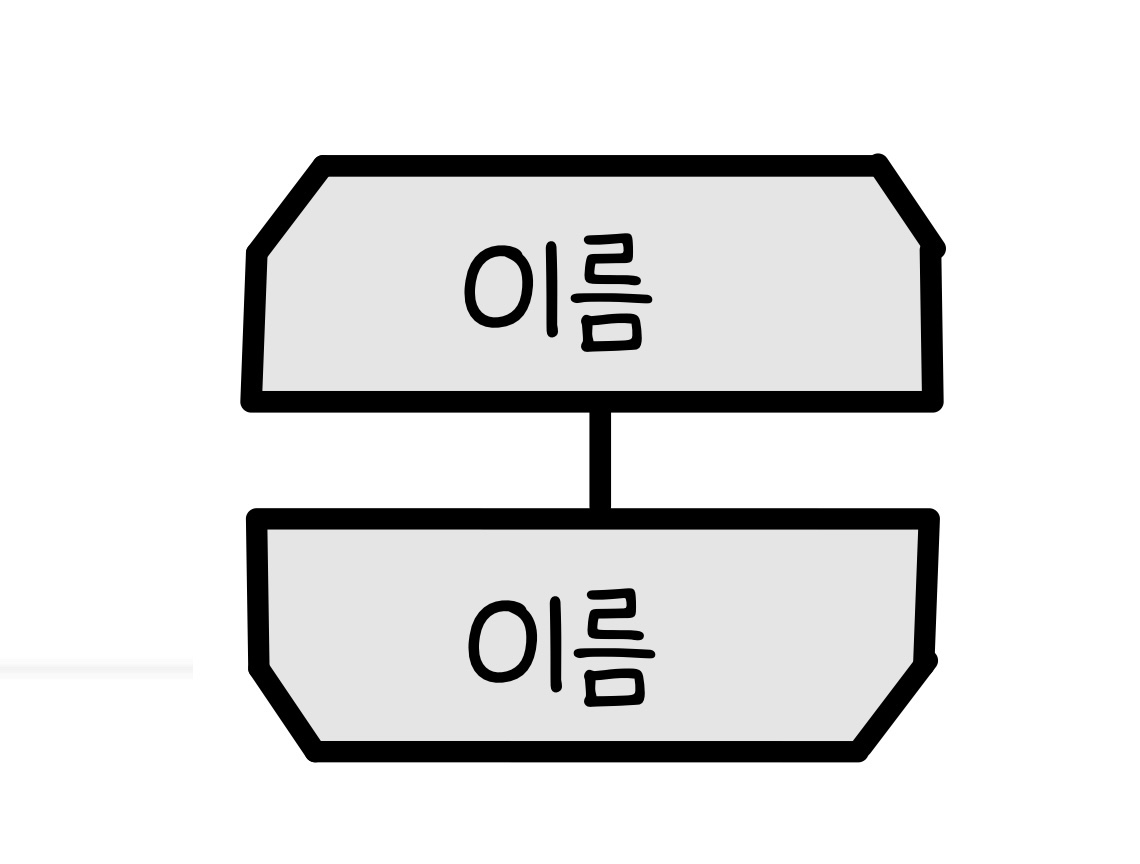

- 루프 범위 : 두 부분으로 구성되어 루프의 시작과 종료를 나타낸다. 루프의 기호 사이에는 초깃값, 중간값, 종룔값을 표기한다.

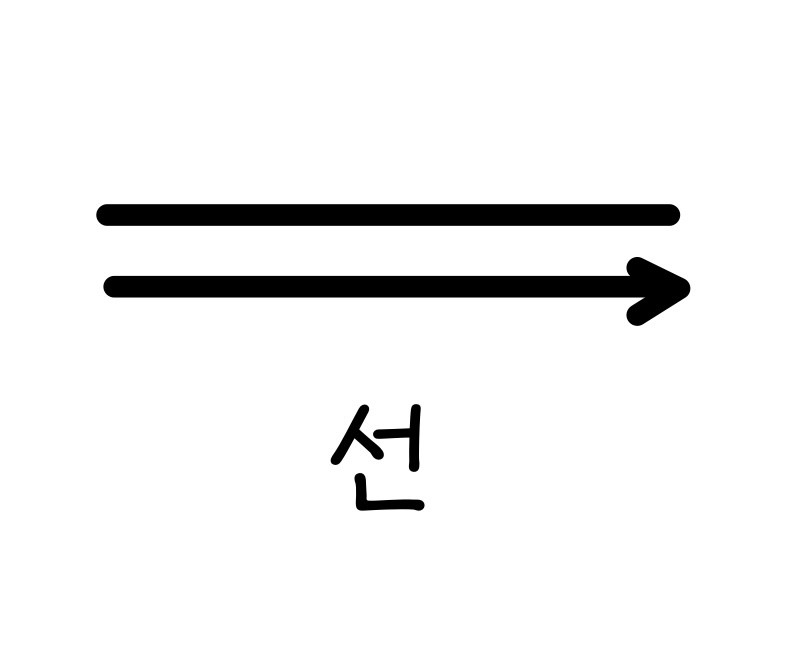

- 선 : 제어의 흐름을 나타낸다. 보기 쉽게하기 위해 화살표를 붙이기도 한다.

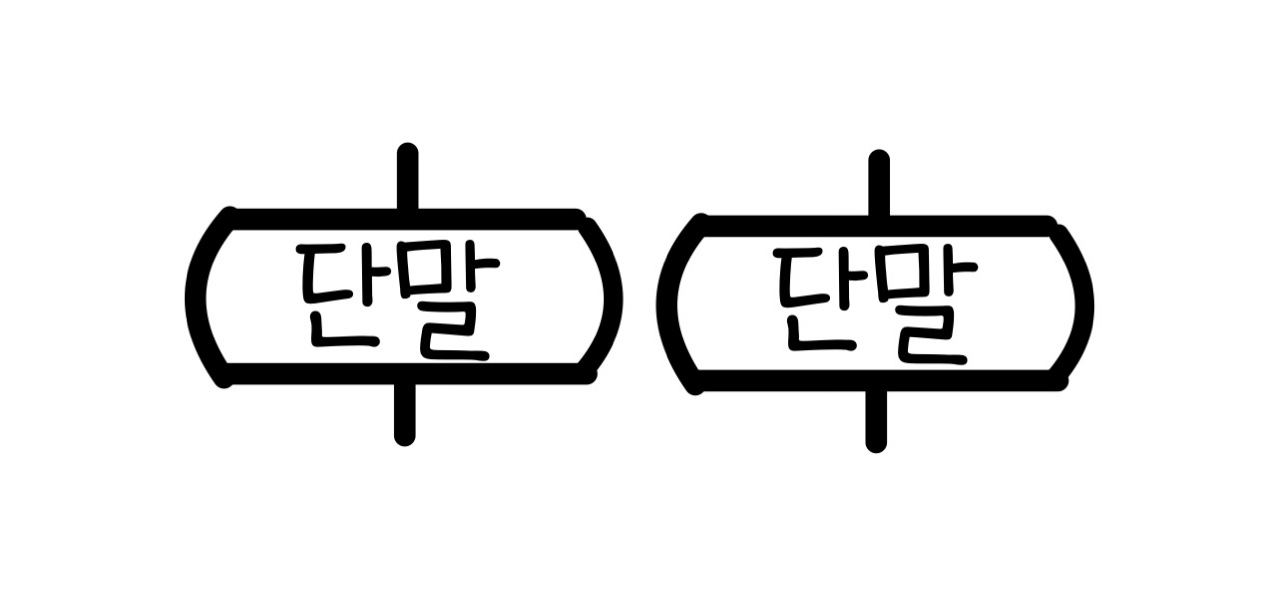

- 단말 : 외부 환경으로 나가거나 외부 환경에서 들어오는 것을 나타낸다. ex)프로그램의 시작, 종료
